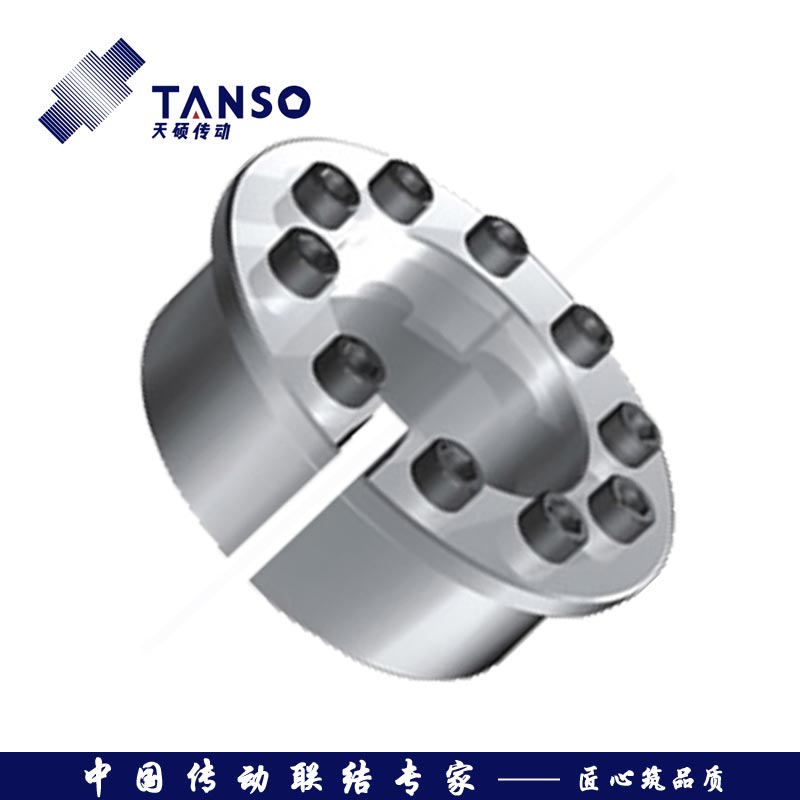

Z16型脹緊聯結套
- 產品簡介： Z16型脹緊聯結套螺釘的機械性能等級為12.9級.
- 咨詢熱線：0317-8309525
-
產品詳情
標記示例
Z16型脹緊聯結套的基本尺寸和參數
注：Z16型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z16型脹緊聯結套螺釘的機械性能等級為12.9級。
| 基本尺寸（mm）Dimensions | 額定負荷 | 內六角螺釘 | 脹套與軸結合面上的壓力pt N/mm2 | 脹套與輪載結合面上的壓力pt N/mm2 | 重量 kg | |||||||||
| d | D | L1 | L2 | L3 | L4 | L5 | 轉矩Mt kN．m | 軸向力Ft kN | d1 | n | MA N．m | |||
| 20 22 24 25 28 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 220 240 260 280 300 320 340 360 380 400 420 440 460 480 500 520 540 560 580 600 | 47 47 50 50 55 55 60 65 75 80 85 90 95 110 115 120 125 130 135 145 155 165 180 190 200 210 225 235 250 260 285 305 325 355 375 405 425 455 475 495 515 545 565 585 605 630 650 670 690 710 | 20 20 20 20 20 20 20 20 24 24 24 24 24 29 29 29 29 29 29 33 33 33 38 38 38 38 43 43 51 51 55 55 55 65 65 77 77 89 89 89 89 101 101 101 101 101 101 101 101 101 | 17 17 17 17 17 17 17 17 20 20 20 20 20 24 24 24 24 24 24 28 28 28 33 33 33 33 38 38 46 46 50 50 50 60 60 72 72 84 84 84 84 96 96 96 96 96 96 96 96 96 | 23 23 23 23 23 23 23 23 28 28 28 28 28 34 34 34 34 34 34 38 38 38 43 43 43 43 49 49 57 57 61 61 61 73 73 85 85 99 99 99 99 113 113 113 113 113 113 113 113 113 | 29 29 29 29 29 29 29 29 36 36 36 36 36 44 44 44 44 44 44 50 50 50 55 55 55 55 63 63 71 71 77 77 77 91 91 105 105 121 121 121 121 137 137 137 137 137 137 137 137 137 | 3 3 3 3 3 3 3 3 4 4 4 4 4 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 | 0.28 0.31 0.34 0.35 0.52 0.56 0.74 0.93 1.56 2.00 2.40 2.60 3.40 4.80 5.15 6.05 7.0 7.4 7.8 10.3 11.4 15.8 19.5 21.0 25.4 30.0 35.0 41.8 51.4 62 78 92 112 145 175 242 257 338 360 439 494 566 592 617 723 752 781 900 932 964 | 28 28 28 28 37 37 42 46 69 78 86 86 104 137 137 151 164 164 164 207 207 263 301 301 338 376 412 464 541 619 714 770 860 1034 1164 1510 1510 1880 1890 2193 2350 2572 2572 2572 2893 2893 2893 3215 3215 3215 | M6 M6 M6 M6 M6 M6 M6 M6 M8 M8 M8 M8 M8 M10 M10 M10 M10 M10 M10 M12 M12 M12 M12 M12 M12 M12 M14 M14 M14 M14 M16 M16 M16 M18 M18 M20 M20 M22 M22 M22 M22 M24 M24 M24 M24 M24 M24 M24 M24 M24 | 6 6 6 6 8 8 9 10 8 9 10 10 12 10 10 11 12 12 12 11 11 14 16 16 18 20 16 18 21 24 20 21 24 24 27 27 27 24 24 28 30 32 32 32 36 36 36 40 40 40 | 17 17 17 17 17 17 17 17 41 41 41 41 41 83 83 83 83 83 83 145 145 145 145 145 145 145 230 230 230 230 355 355 355 485 485 690 690 930 930 930 930 1200 1200 1200 1200 1200 1200 1200 1200 1200 | 185 168 154 148 176 164 158 154 170 172 173 159 176 179 167 172 177 167 158 166 151 176 161 150 157 164 150 159 148 161 156 154 159 151 158 162 153 156 148 163 167 153 147 141 152 146 141 151 145 141 | 92 92 87 87 105 105 109 111 122 129 135 127 145 138 132 139 145 140 135 135 126 151 134 127 136 144 128 138 125 137 133 137 140 129 137 137 131 131 126 140 145 130 126 121 132 128 123 133 129 125 | 0.26 0.25 0.28 0.30 0.32 0.31 0.34 0.38 0.64 0.69 0.75 0.8 0.85 1.56 1.65 1.73 1.83 1.91 1.99 2.68 2.90 3.1 4.25 4.5 4.8 5.0 6.8 7.1 9.6 10 12.7 13.8 14.8 22.2 23.6 33.4 35.3 49 51.5 53.8 56.3 74.8 77.8 81 84 91.6 94.7 97.9 101 104 |
